El Amplificador de Instrumentación
Características
El
amplificador de instrumentación tiene todas las características del
amplificador operacional: 1) amplificación diferencial, 2) alta impedancia de
entrada, y 3) baja impedancia de salida;
pero tiene otras características importantes: 4) la ganancia puede ser
modificada, y 5) la ganancia es constante sobre una amplia banda de
frecuencias.
Un
amplificador de instrumentación tiene dos entradas, V+ y V-,
una salida VO y una tierra común. Idealmente la ganancia diferencial
G± está dada
por:
Para

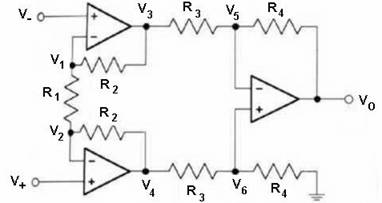

el circuito de la figura la expresión de
esta ganancia diferencial es:
Una
característica importante en el amplificador de instrumentación es la Relación de Rechazo de Modo Común, la misma se define como la capacidad del
amplificador de rechazar las señales de interferencia comunes a ambas entradas
y amplificar únicamente la diferencia entre las entradas. Un amplificador de
instrumentación tiene tanto ganancia
diferencial, como la mostrada arriba (G±) y ganancia de modo común GC.
RRMC = 20log10(G±/GC)
