DESCRIPCIÓN DEL EQUIPO

Esta instalación hidráulica con Turbina Francis está constituida esencialmente por.

• Un tanque de alimentación y de carga.
• Una bomba de servicio.
• Un circuito hidráulico.
• Una turbina Francis.
• Un dinamo freno.
• Instrumentación de regulación y control.

CARÁCTERISTICAS

Las especificaciones técnicas de la turbina, sus partes y la motobomba se dan a continuación.

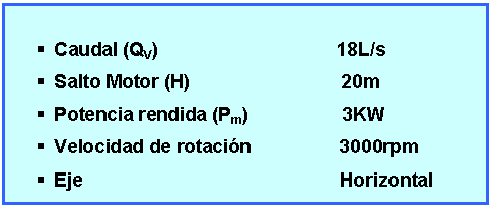

TURBINA

CARACOL

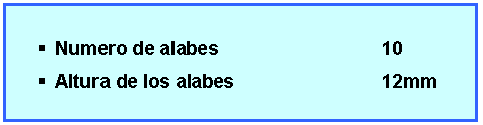

DISTRIBUIDOR

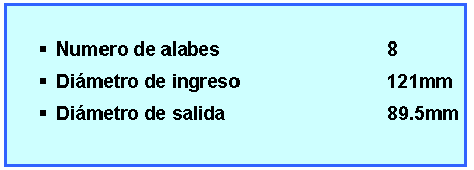

ROTOR

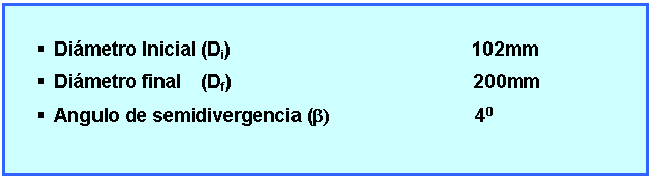

DIFUSOR

MOTOBOMBA

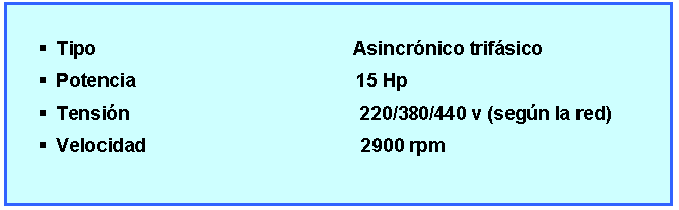

MOTOR ELÉCTRICO

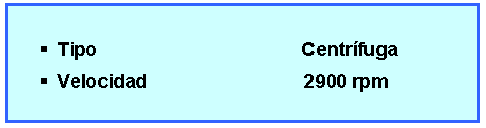

BOMBA

GENERADOR DE CORRIENTE CONTINUA

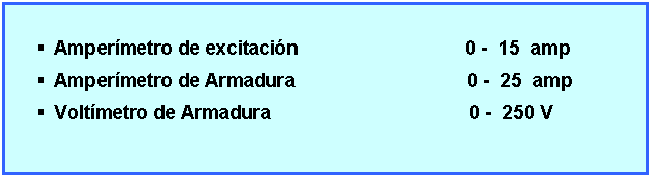

INSTRUMENTACIÓN

MOTOR ASINCRÓNICO

DINAMO

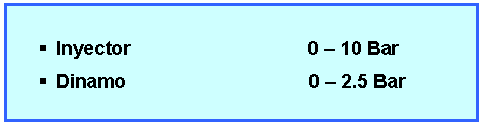

MANÓMETROS

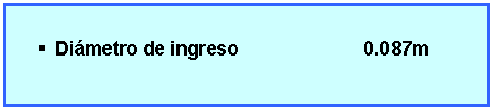

TUBERIA DE ACCESO AL CARACOL

DIÁMETRO DEL TUBO HORIZONTAL DE DESCARGA
