DESCRIPCIÓN DEL EQUIPO

DESCRIPCIÓN DEL EQUIPO.

   La Instalación está constituida principalmente por:

1. Un ventilador axial.
2. Conducto de prueba.
3. Tablero eléctrico de control.

    A lo largo del ducto existen tomas para medir la altura alcanzada por el ventilador, un tubo Prandlt, en el cual se medirá la diferencia de altura que es proporcional al perfil de velocidad del fluido de trabajo.

    Al final del ducto existe una compuerta, la cual sirve para regular el flujo volumétrico.

    Los instrumentos en el tablero eléctrico son:

1. Un voltímetro.
2. Un amperímetro.
3. Un tacómetro.

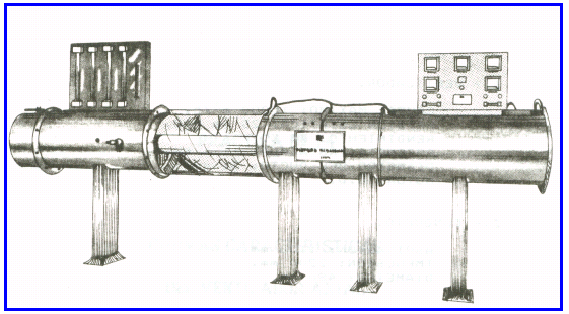

FIG.5 VENTILADOR AXIAL DEL LABORATORIO

CARACTERÍSTICAS DEL EQUIPO.

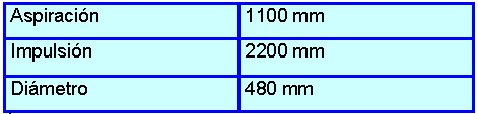

CONDUCTO

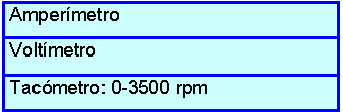

TABLERO DE CONTROL

TUBO PRANDTL

ACCESORIOS

1. Termómetros
2. Manómetros de columna de alcohol S = 0.79
3. Compuerta: 0⁰-90⁰;90⁰-0^o
