MARCO TEÓRICO

Fundamento teórico.  Al funcionar los ventiladores desarrollan una presión total, la cual está compuesta de dos sumandos: presión estática y presión dinámica.

    La presión dinámica se utiliza para crear y mantener la velocidad del aire o gas. La presión estática es la presión existente en el seno del fluido, y sirve para vencer los rozamientos y otras resistencias ofrecidas al paso del aire o gas.

    La presión dinámica en la aspiración está medida por el tubo de Prandtl, la diferencia de presiones totales entre la entrada y salida del ventilador, por sendos tubos de Pitot, y el incremento de presión estática por tomas piezométricas.

     La operación de los ventiladores con velocidad de giro variable se corresponde con las siguientes premisas:

- El caudal es directamente proporcional a la velocidad de giro

- La elevación de presión varía con el cuadrado de la velocidad de giro.

- La potencia absorbida por el ventilador varía con el cubo de la velocidad de giro.

    Con el propósito de hacer del ventilador un dispositivo versátil y adaptable a cualquier requerimiento de ventilación, se necesita utilizar motores de velocidad variable.

    El Ingeniero debe estar en capacidad de decir como debe ajustar la velocidad de un ventilador, para que el sistema de ventilación funcione según los requerimientos predeterminados, sin sacrificar el rendimiento energético del mismo, buscando el máximo rendimiento para las condiciones de funcionamiento necesarias. Para ello, el profesional debe conocer la forma como se obtienen y saber interpretar las curvas de eficiencia constante.

    Para la determinación de las curvas de isoeficiencia  es necesario conocer la altura de carga, caudal de manejo y la eficiencia a diferentes velocidades de operación del ventilador. En el siguiente aporte se indicarán las relaciones y mediciones necesarias para la obtención de estas curvas.

ECUACIONES

DENSIDAD

PRESIÓN EFECTIVA

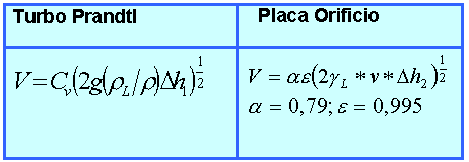

VELOCIDAD

CAUDAL

FLUJO MÁSICO

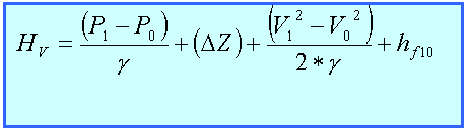

CARGA TOTAL DEL VENTILADOR

RENDIMIENTO

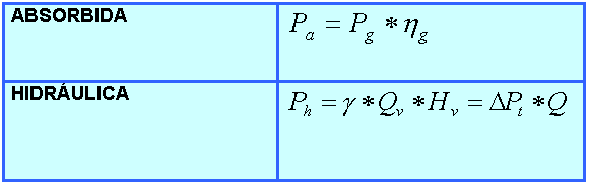

POTENCIAS
