DESCRIPCIÓN DEL EQUIPO

   Este sistema está integrado por un ventilador centrífugo y todos sus componentes entre los cuales se puede mencionar el impulsor y la carcasa. Este equipo está accionado por un motor eléctrico de corriente alterna y la transmisión de movimiento se realiza por correas.

    A la salida del ventilador se halla un cono de aceleración (tipo tobera convergente), conectado a un ducto de sección circular constante (a lo largo del cual existe tomas para medir la presión estática), un tubo PRANDLT y una PLACA ORIFICIO, dispositivos estos que permiten medir el flujo que maneja el ventilador.

    El ducto tiene en su extremo una brida que sirve para conectar válvulas reguladoras de flujo, tales como: tipo mariposa, de registro múltiple y de conexión tipo venturi.

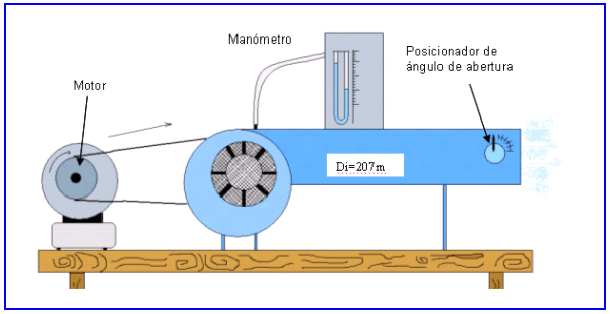

FIG. 1 VENTILADOR CENTÍFUGO

CARACTERÍSTICAS DE LOS EQUIPOS.

VENTILADOR.

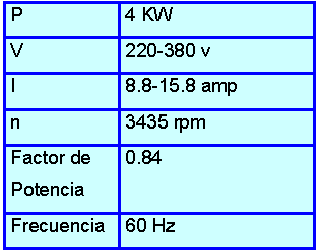

MOTOR ELÉCTRICO.

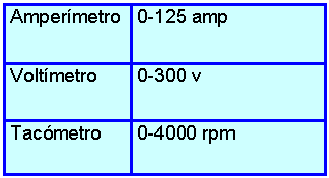

TABLERO DE CONTROL.

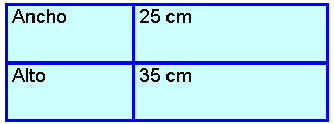

CONO DE ACELERACIÓN.

DUCTO.

PLACA ORIFICIO

TUBO DE PRANDTL.

ACCESORIOS.

1. Registro de mariposa.
2. Registro de múltiple.
3. Conexión tipo venturi.
4. Manómetros en “U”.
5. Micromanómetro.
6. Termómetros.
