 MARCO TEÓRICO
ANTECEDENTES.
Con el propósito de evitar las pérdidas
por caída de presión en un sistema de bombeo, se
deben utilizar motores de velocidad variable acoplados a la bomba.
La operación de una bomba accionada por un motor asincrónico, por debajo
de su capacidad de diseño se
manifiesta por una pérdida de energía. Tal caso, puede estudiarse a través del análisis
del punto de
funcionamiento óptimo (diseño) y la curva de potencia absorbida de la bomba, calibradas a una velocidad
de
rotación específica, obtenidas en la práctica 3.
Tanto el Ingeniero de diseño como el de campo, en su relación con esta
turbomáquina, deben disponer del
criterio para decidir como variar la velocidad de rotación de una bomba centrífuga, cuando le es requerida
por el
sistema donde funciona, sin sacrificar eficiencia con incremento de la potencia absorbida. Razón por
la cual, este
profesional debe prepararse en las áreas de diseño, construcción e interpretación de las curvas de eficiencia
constante.
Estas curvas de Isoeficiencia pueden obtenerse también variando el diámetro
impulsor de la bomba.
Curvas de Eficiencia. A fin de combinar mucha de la información proporcionada por las características
y poder
presentarlas todas en un solo trazado, se dibujan las curvas de eficiencia o curvas de Muschel. Las
curvas de
eficiencia constante, muestra en forma detallada y condensada la variación posible de aplicaciones de
esa bomba,
es decir, ya sea para una variación de velocidad o del diámetro del impulsor, también para la variación
del caudal o
altura, o bien sea el cambio de la altura requerida, manteniendo alguna o algunas constantes.
Eficiencia Mecánica. Es la eficiencia relacionada con las pérdidas de energía útil, debidas al
rozamiento en el
cojinete, prensa-estopas y al rozamiento del fluido en los espacios entre la cubierta del rodete y la
carcasa de la
máquina, llamado rozamiento del disco y se define para una bomba centrifuga como:
Eficiencia Hidráulica. Se define en términos de la relación entre el trabajo específico ideal
de la máquina y el real
del rodete, el trabajo específico ideal de la máquina se calcula basado en las condiciones totales o
estáticas.
Eficiencia Total. Redefine en términos de la relación entre la potencia eléctrica suministrada
a la máquina y la
potencia hidráulica entregada por esta.
ECUIACIONES

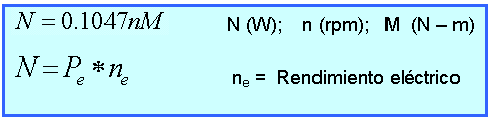

POTENCIA ELÉCTRICA
POTENCIA ABSORBIDA. (Potencia al eje)

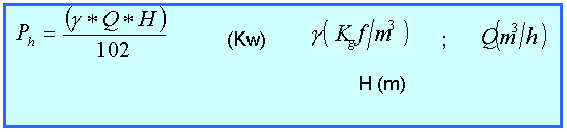

POTENCIA HIDRÁULICA
ALTURA TOTAL DE BOMBEO
RENDIMIENTO TOTAL DE LA BOMBA
 |
