Universidad Nacional Experimental del Táchira
Departamento de Electrónica
Instrumentación Electrónica
Semestre 2004-III
Ejercicios
Guías para el Segundo Parcial
1- Sea Ei
una onda triangular con una frecuencia de 100 Hz y un
valor pico de 8V, que se aplica al circuito de la figura. Grafique Ei y Vo en
función del tiempo.
2- Un amplificador operacional tiene un
ancho de banda de ganancia unitaria para pequeña señal de 2 MHz.
Obtenga su ganancia en lazo abierto a 200 kHz.
3- En cuánto tiempo cambiará la salida
de un amplificador operacional si se entrada se produce un cambio instantáneo
de 10 V, si su velocidad de respuesta es de 1 V/ms.
4- Explique
lo que usted entiende por EMI, EMS y EMC. También explique como se produce EMI
en un sistema y cuales tipo de esta, usted conoce.

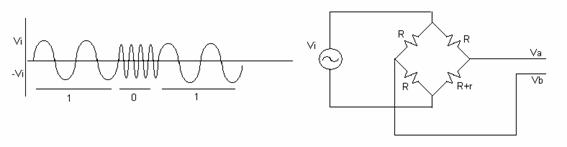

5- Se
desea medir una secuencia de unos y ceros transmitido a través de un circuito
puente, cuando el sistema se encuentra en desequilibrio. Vi
varia a 60 Hz cuando es un uno y a 120 Hz cuando el sistema envía un cero. Se pide diseñar el
circuito de extracción de datos de la portadora desde la salida del puente
hasta la salida del muestreador y retenedor. Para esto
se pide utilizar amplificadores operacionales. El nivel de voltajes de la
portadora es de 24 Vdc y el voltaje pico a pico es de
2 voltios
6- Usted está diseñando que usa un
muestreador retentor y un ADC de aproximaciones sucesivas de 12 bits con un
rango de
a-
Idealmente
para que voltaje de entrada ocurrirá la
primera transición.
b-
Idealmente
cuál es el tamaño del escalón.
c-
Cuál
es la máxima tasa de caída que el muestreador retentor puede tener para ½ LSB
de exactitud.
