Sistema de Adquisición de Datos

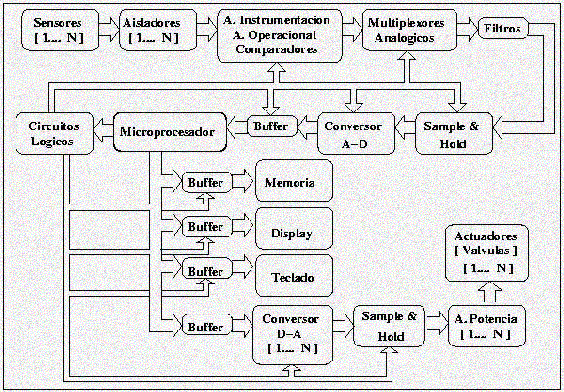

SAD Basado en Microprocesador
La meta de básica de un SAD es convertir las señales analógicas en códigos digitales dentro de la computadora procesar estos datos digitales regresarlos en forma digital o analógica al exterior nuevamente.
Modelo del Microprocesador
Bus de datos
Son las líneas mediante las cuales los datos entran y salen del microprocesador. Cuando el SAD realiza alguna conversión de algunos datos en forma analógica a formato digital, el código digital entra al microprocesador a través del bus de datos. El bus de datos es bidireccional.
Bus de direcciones
El bus de direcciones consiste en las líneas que son usadas por el computador (microprocesador) para direccionar las localidades de memoria. El número de líneas determina el máximo de memoria que se puede direccionar. El bus de direcciones es unidireccional.
Bus de control
El bus de control está formado por el conjunto de líneas paralelas que provienen del microprocesador mediante las cuales se lleva el control de los comandos del microprocesador. Normalmente incluyen las líneas de leer y escribir, el estado del bus de direcciones, habilitación de una interrupción del microprocesador.
Selección del dispositivo de entrada o de salida
Un diagrama general del hardware del dispositivo de entrada o salida es mostrado en la siguiente figura.
Ejemplo
Desarrollar el decodificador requerido para la entrada a un buffer de tres estados para ser leído con la instrucción IN 2AH. Asuma un un sistema 8080 para el cual el la señal del bus de control requerida es I/OR bajo.

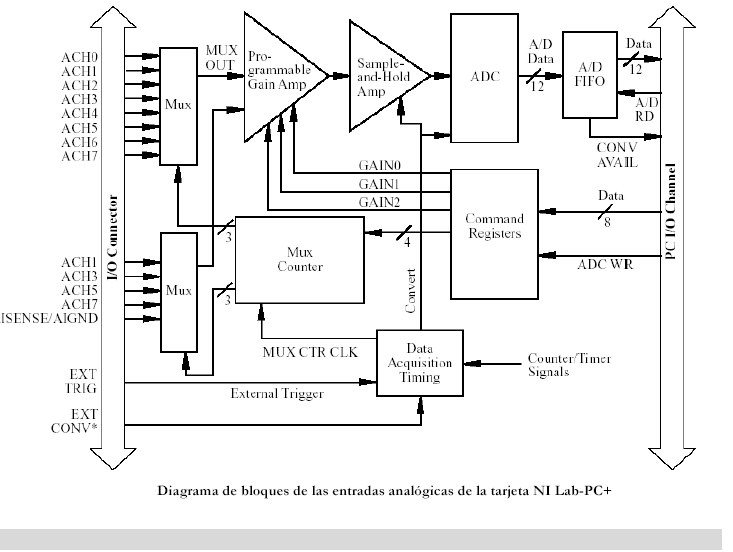

Esquema de Tarjeta de Adquisición de Datos para PC
